谈一下定量给料机的测量和控制原理
时间：2021-04-30 11:02:29

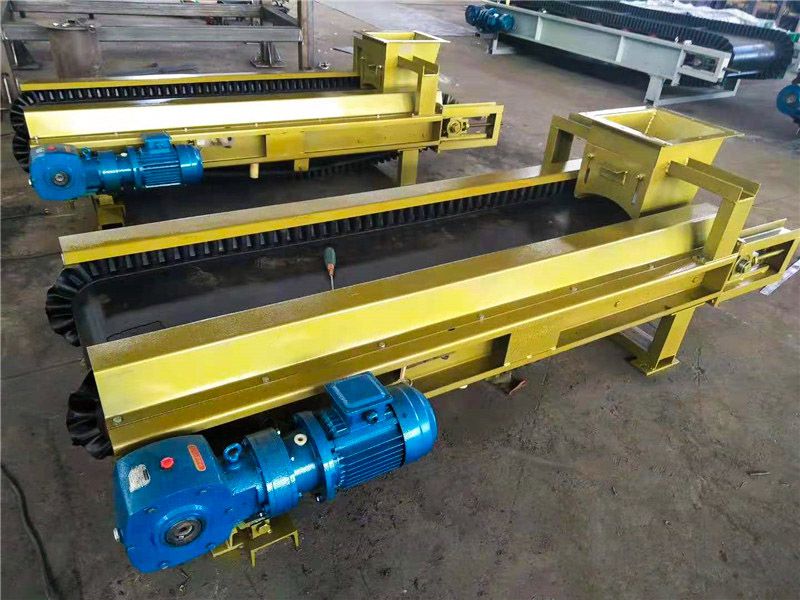

在水泥熟料生产线现场，生料和水泥配料系统采用的是一台定量给料机，该机精度高，寿命长，稳定可靠，专用称量装置，使整个称量系统无水平和侧位移，无摩擦影响，无需维修。其技术特点是：系统精度高，测速准确，控制系统优化，信号隔离处理，集中诊断和自测功能。本供定量给料机控制原理如下；
1、计量原则：
计量机称重平台进行连续称重并输送物料，物料经皮带引导通过称重平台，称重平台通过称重托辊将物料的重力作用于称重传感器。称重平台采用交叉弹簧连接机架。称量感应器将输出的电压信号与作用力成正比，并传送到INTECONTPLUS仪器中，经过放大后的电压信号转换为数字信号发送给微处理器。
测量速度用的齿轮被安装在电机轴上，当电机转动时，速度传感器产生的脉冲信号对应于穿过测速感应器的齿数，被送到INTECONTPLUS仪器的微处理器中，计算出传送带的速度V。单片机根据皮带量Q和皮带速度V，计算出实际进给速率∶I=QV(kg/s)
2、控制原理：
以传送带的速度控制进给速率。计量给料机的控制系统由机械秤(包括传动马达和减速器)、称量传感器、速度传感器、控制仪表以及电气控制柜等组成。
计量系测量了实际进料率，通过皮带实际进料率I与设定值P比较，偏差被送到控制器R，由控制器输出Y调整传动装置的输出，以改变定量给料机的皮带速度，直至与设定值相同。
